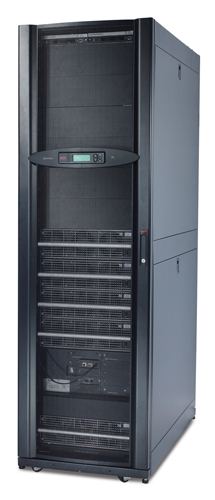

SY64K160H-NB

输出

• 输出功率容量
  64.0 K瓦数 / 64.0 kVA
• 最大可配置功率(瓦)
  160.0 K瓦数 / 160.0 kVA
• 额定输出电压
  230V , 400V 3PH
• 中性输出电流
  160A
• 输出电压注释
  可配置用于 380、400 或 415 V 3 相额定输出电压
• 满负载效率
  95.0 %
• 输出电压失真
  低于 2%
• 输出频率(与主频率同步)
  50/60 Hz +/- 3 Hz 用户可调 +/- 0.1
• 输出频率(不同步)
  50Hz +/- 0.1%，额定50Hz
• 负载高峰因素
  无限的
• 拓朴
  双转换联机
• 波形类型
  正弦波
• 过载运行
  125% 时为 10 分钟，150% 时为 60 秒
• 输出连接
  (1) Hard Wire 5-wire (3PH + N + G) (备用电池)
• 输出电压 THD
  0 到 100% 线性负载下小于 2%，100% 非线性负载下小于 5%
• 输出电压容差
  静态负载下为 +/-1%，100% 负载阶跃下为 +/-5%
• 旁路
  内置静态旁路

输入

• 额定输入电压
  400V 3PH
• 输入频率
  40 - 70 Hz
• 输入端子类型
  Hard Wire 5-wire (3PH + N + G)
• 工作电压范围
  340 - 477V
• 可调整的输入电压范围
  340 - 460 (400V)V
• 满负载效率
  95.0 %
• 输入总谐波失真
  少于5%的满负荷
• 最大耐受短路电流 (Icw)
  30.0kAmps
• 最大输入电流
  118.0A
• 满负载下的输入功率因数
  0.99

电池与运行时间

• 电池类型
  没有内部电池 - 使用外部电池系统
• 电池工作效率
  94.0 %

通讯与管理

• 接口端口（多个）
  DB-9 RS-232 , SmartSlot
• 控制盘
  多功能液晶显示器状态管理控制台。
• 有声报警
  电池供电报警，低电报警
• 紧急关断
  是的

物理参数

• 高
  1991mm , 199.1cm
• 宽
  600mm , 60.0cm
• 深
  1070mm , 107.0cm
• 机架高度
  42U
• 净重
  439.0kg
• 毛重
  484.0kg
• 装运高度
  2140mm , 214.0cm
• 装运宽度
  848mm , 84.8cm
• 装运深度
  1210mm , 121.0cm
• 颜色
  Black

环境

• 工作温度
  0 - 40 °C
• 工作相对湿度
  0 - 95 %
• 操作高度
  0-999.9米
• 存储温度
  -15 - 40 °C
• 存储相对湿度
  0 - 95 %
• 存储高度
  0-15000米
• 在设备表面1米外可听到的噪音
  63.0dBA
• 在线热耗散
  11496.0BTU/hr
• 保护等级
  NEMA 1, IP 20

相符性

• 管理机构认证
  EN 50091-1, EN/IEC 62040-1-1, EN/IEC 62040-3, FCC 15 部分
• A 级, ISO 14001, ISO 9001, VFI-SS-111
• 标准质保
  厂家授权的启动装置提供 1 年现场保修或保换

常用

• 旁路连接
  5线（3相+中性线+地线）
• 旁路保护设备
  250.0
• 最大旁路输入电流
  250.0A

• SY64K160H-NB特点

  APC公司的Symmetra PX 64kW，可扩展至160kW，不带旁路、配电单元或电池，400V

  • LSD 显示器
    字母数字显示器，显示系统参数和告警。

  Symmetra PX特点与优势

  营销特色

  • 全额定电源kW等于kVA
    通过消除超大规模的UPS对功率因数校正（PFC)的负载的需求，减少成本
  • 兼容发电机
    使用发电机电源时，确保干净、不间断电源以保护设备
  • 可升级电源容量
    允许以后快速升级减少今天 UPS 规模过大的成本
  • 电源模块并行连接
    可从隔离模块故障中立即、无缝地恢复，增强可用性
  • 并联电池模块
    通过冗余电池提供更高的可用性
  • 可配置为 N+1 内部冗余
    允许配置一个或比支持连接负载所必需的更多的电源模块，这样的冗余提供了高可用性
  • 用户可更换电池
    能够简单升级和更换电池
  • 网络管理
    通过网络实现对于UPS的远程电源管理。
  • 模块化设计
    通过自我诊断，现场可替换模块而提供快速可用性，减少维护需求
  • 用户可替换电源模块
    能够简单升级和更换电源模块

  可用性

  • 模块化设计
    通过自我诊断，现场可替换模块而提供快速可用性，减少维护需求
  • 冗余智能模块
    给予关键 UPS 功能冗余通讯路径，向 UPS 连接负载提供更高的可用性
  • 可互换电源模块
    允许快速增加电力容量或更换现有的电源模块。所安装的模块由系统自动识别。
  • 电源模块并行连接
    可从隔离模块故障中立即、无缝地恢复，增强可用性
  • 可配置为 N+1 内部冗余
    允许配置一个或比支持连接负载所必需的更多的电源模块，这样的冗余提供了高可用性
  • 自动内部旁路
    在UPS电源出现过载或故障的情况下向所连接的负载提供公用电源。
  • 网络管理
    通过网络实现对于UPS的远程电源管理。

  总体拥有成本

  • 全额定电源kW等于kVA
    通过消除超大规模的UPS对功率因数校正（PFC)的负载的需求，减少成本
  • 兼容发电机
    使用发电机电源时，确保干净、不间断电源以保护设备
  • 包括5x8启动服务
    为厂家保修全面覆盖所需
  • 输入功率因数校正
    通过使用小型发电机和电线连接,使安装费用最少

  其他性能优势

  • SmartSlot 插槽
    利用管理卡定制 UPS 性能
  • 可编程频率范围
    保证与不同输入频率的兼容性
  • 可升级电源容量
    允许以后快速升级减少今天 UPS 规模过大的成本

  Sustainability

  • EU CoC for UPS
    Ensures that UPSs sold in the EU are highly efficient
  • ENERGY STAR for UPS
    Establishes that the efficiency of the UPS is in the top 25% of the market as verified by third party testing

  易管理性

  • LED 状态指示灯
    借助于视频指示器可以快速了解设备和电源状态。
  • 与StruxureWare数据中心专家管理软件集成
    一套适应IT环境、可扩展的访问监控系统，可收集、组织和分配关键提示、监控视频以及关键信息，在网络上的任何地方均可提供对复杂的物理基础设施环境的统一查看
