SYA12K16ICH

输出

• 输出功率容量
  8.4 K瓦数 / 12.0 kVA
• 最大可配置功率(瓦)
  11.2 K瓦数 / 16.0 kVA
• 额定输出电压
  230V
• 输出电压注释
  可设置为220、230或240 输出电压
• 输出电压失真
  满负荷时低于 5%
• 输出频率(与主频率同步)
  47 - 63 Hz
• 输出频率(不同步)
  60Hz +/- 0.1%，额定 60Hz, 50Hz +/- 0.1%，额定50Hz
• 其它输出电压
  220, 240
• 负载高峰因素
  up to 5 : 1
• 拓朴
  双转换联机
• 波形类型
  正弦波
• 最大输出电流
  55

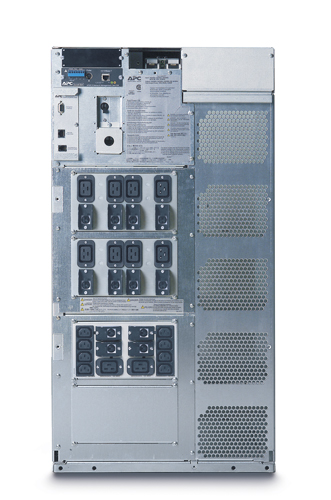

• 输出连接
  (1) Hard Wire 3-wire (H N + G) (备用电池)
• 旁路
  内部旁路 (自动会人工)

输入

• 额定输入电压
  230V , 400V 3PH
• 输入频率
  45 - 65 Hz (自动适应)
• 输入端子类型
  Hard Wire 3 wire (1PH+N+G), Hard Wire 5-wire (3PH + N + G)
• 工作电压范围
  155 – 276, 290 - 480 (3:1) V
• 输入总谐波失真
  小于7%的满负荷
• 其他输入电压
  220V, 240V, 380V, 415V
• 满负载下的输入功率因数
  0.98

电池与运行时间

• 电池类型
  免维护密封铅酸电池(悬浮电解液)：防漏
• 预装电池
  3
• 典型充电时间
  3 小时
• 更换电池
  SYBT5
• 空电池槽
  1
• 可自动检测、可扩展的延时时间
  1
• 电池的伏安时容量
  2592
• 可选用电池
  APC-Symmetra-LX-12kVA-16kVA-N-1-220-230-240V-380-400-415V-

通讯与管理

• 接口端口（多个）
  DB-9 RS-232 , Smart-Slot
• 预装 SmartSlot™ 卡
  AP9631CH
• 控制盘
  多功能液晶显示器状态管理控制台。
• 有声报警
  Audible and visible alarms prioritized by severity
• 紧急关断
  是的
• 可用的智能插槽数量
  1

物理参数

• 高
  937 , 93.7 cm
• 宽
  483 , 48.3 cm
• 深
  726 , 72.6 cm
• 净重
  263.64 kg
• 毛重
  287.27 kg
• 装运高度
  1181 , 118.1 cm
• 装运宽度
  599 , 59.9 cm
• 装运深度
  997 , 99.7 cm
• 颜色
  Black , Silver
• 每个运输托盘上产品数量
  1.0

环境

• 工作温度
  0 - 40 °C
• 工作相对湿度
  0 - 95 %
• 操作高度
  0-3000 米
• 存储温度
  -15 - 45 °C
• 存储相对湿度
  0 - 95 %
• 存储高度
  0-4500 米
• 在设备表面1米外可听到的噪音
  62.0 dBA
• 在线热耗散
  3707.0 BTU/hr

相符性

• 标准质保
  2年内维修或更换

• SYA12K16ICH 特点

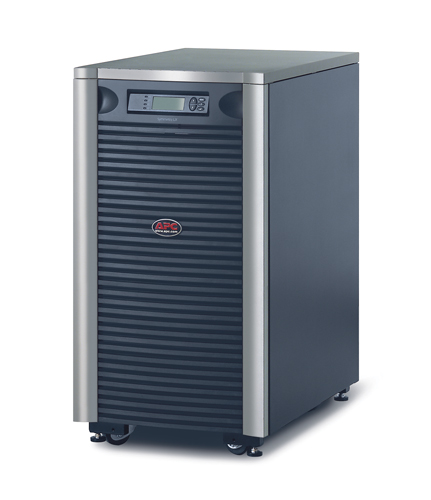

  APC公司的Symmetra LX 12kVA，可扩展到16kVA N+1，塔式，220/230/240V或380/400/415V，适用于中国

  • 可拆除的输入/输出绕线托架
    允许快速容易地安装和维护 UPS

  Symmetra 特点与优势

  易管理性

  • SmartSlot 插槽
    利用管理卡定制 UPS 性能
  • 可管理的外部电池
    通过监视外部电池正常与否及其预期运行时间减少预防性维护需求
  • 智能电池管理
    通过智能、精确的充电技术获得最佳的电池性能、寿命和可靠性。
  • LSD 显示器
    字母数字显示器，显示系统参数和告警。
  • 兼容英飞管理器
    以便通过 APC 的英飞管理器软件进行集中管理。
  • 网络管理
    通过网络实现对于UPS的远程电源管理。

  易管理性

  • 兼容英飞管理器
    以便通过 APC 的英飞管理器软件进行集中管理。
  • SmartSlot 插槽
    利用管理卡定制 UPS 性能
  • 网络管理
    通过网络实现对于UPS的远程电源管理。
  • 可管理的外部电池
    通过监视外部电池正常与否及其预期运行时间减少预防性维护需求
  • 智能电池管理
    通过智能、精确的充电技术获得最佳的电池性能、寿命和可靠性。
  • LSD 显示器
    字母数字显示器，显示系统参数和告警。

  可服务性

  • 用户可更换电池
    能够简单升级和更换电池
  • 用户可替换电源模块
    能够简单升级和更换电源模块
  • 用户可替换智能模块
    能够简单升级和更换智能模块
  • 有声报警
    实时告诉你系统是否处于电池运行状态，电池电压是否低，或是否处
    于过载状态
  • 自动自检
    定期自检电池，确保及早检测出需要更换的电池。
  • 断开电池通知
    当电池不能提供后备电力时警告
  • 预测故障通知
    提供的早期警报故障分析确保了部件及时更换

  可服务性

  • 用户可更换电池
    能够简单升级和更换电池
  • 用户可替换电源模块
    能够简单升级和更换电源模块
  • 用户可替换智能模块
    能够简单升级和更换智能模块
  • 预测故障通知
    提供的早期警报故障分析确保了部件及时更换
  • 有声报警
    实时告诉你系统是否处于电池运行状态，电池电压是否低，或是否处
    于过载状态
  • 自动自检
    定期自检电池，确保及早检测出需要更换的电池。
  • 断开电池通知
    当电池不能提供后备电力时警告

  系统保护

  • 兼容发电机
    在长时间断电故障时，确保为所有负载提供清洁的不间断电源。
  • 电源调节
    保护所连接的负载免受浪涌、尖峰电压、闪电和其他电源扰动的影响。
  • 经安全机构的认证
    产品经过测试和认证，确保可在规定的环境内与所连接的服务提供
    商设备共同安全工作。
  • 频率和电压调整
    可以在不使用电池的情况下修正较差的频率和电压条件，从而提供
    更高的可用性。
  • 可复位的电路断路器
    可从过载事件快速恢复。
  • 输入功率因数校正
    通过使用小型发电机和电线连接,使安装费用最少
  • 冷启动能力
    当市电停止时提供临时的电池供电

  可扩展性

  • 可扩展的运行时间
    需要时允许快速增加更多的运行时间
  • 可现场更换的电源配电盘
    对具有不同插头类型的设备确保其兼容性
  • 可升级电源容量
    允许以后快速升级减少今天 UPS 规模过大的成本
  • 可编程频率范围
    保证与不同输入频率的兼容性
  • 即插即用外部电池
    向 UPS 增加额外的运行时间时，保证负载干净、不间断的供电

  可扩展性

  • 可编程频率范围
    保证与不同输入频率的兼容性
  • 可扩展的运行时间
    需要时允许快速增加更多的运行时间
  • 可升级电源容量
    允许以后快速升级减少今天 UPS 规模过大的成本
  • 即插即用外部电池
    向 UPS 增加额外的运行时间时，保证负载干净、不间断的供电
  • 可现场更换的电源配电盘
    对具有不同插头类型的设备确保其兼容性

  可用性

  • 可配置为 N+1 内部冗余
    允许配置一个或比支持连接负载所必需的更多的电源模块，这样的
    冗余提供了高可用性
  • 热插拔电源模块
    在更换电源模块期间，确保干净、不间断电源以保护设备
  • 电源模块并行连接
    可从隔离模块故障中立即、无缝地恢复，增强可用性
  • 热插拔电池
    在更换电池的整个过程中，确保干净、不间断电源以保护设备
  • 冗余智能模块
    给予关键 UPS 功能冗余通讯路径，向 UPS 连接负载提供更高的可用性
  • 经 UPS 关机后自动重启负载
    一旦市电恢复，则自动重新启动所连接的设备。
  • 热插拔智能模块
    在更换智能模块期间，确保干净、不间断电源以保护设备
  • 自动内部旁路
    在UPS电源出现过载或故障的情况下向所连接的负载提供公用电源。
  • 并联电池模块
    通过冗余电池提供更高的可用性
  • 模块化设计
    通过自我诊断，现场可替换模块而提供快速可用性，减少维护需求
