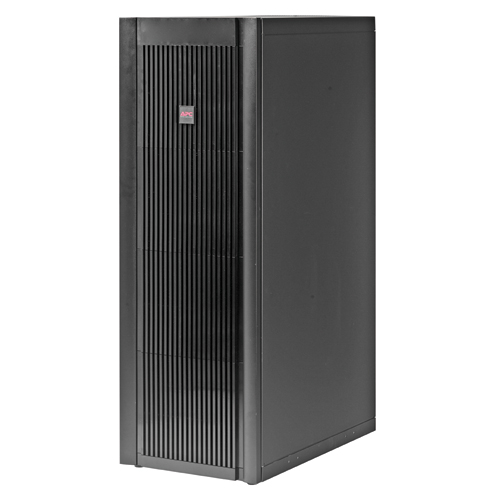

SUVTP10KH1B2S

输出

• 输出功率容量
  8.0 K瓦数 / 10.0 kVA
• 最大可配置功率(瓦)
  8.0 K瓦数 / 10.0 kVA
• 额定输出电压
  400V 3PH
• 输出电压注释
  可配置用于 380、400 或 415 V 3 相额定输出电压
• 满负载效率
  95.7 %
• 输出电压失真
  满负荷时低于 5%
• 输出频率(与主频率同步)
  47 - 53 Hz（50 Hz 标称值）
• 输出频率(不同步)
  50Hz +/- 0.1%，额定50Hz
• 其它输出电压
  380, 415
• 负载高峰因素
  03:01
• 拓朴
  双转换联机
• 波形类型
  正弦波
• 过载运行
  在125%时为60秒，在150%时为30秒
• 最大输出电流
  16
• 输出连接
  (1) Hard Wire 5-wire (3PH + N + G) (备用电池)

  (1) Hard Wire 4-wire (3PH + G) (备用电池)

  (1) Screw Terminals (备用电池)
• 输出电压 THD
  0 到 100% 线性负载下小于 2%，100% 非线性负载下小于 5%
• 输出电压容差
  静态负载下为 +/-1%，100% 负载阶跃下为 +/-5%
• 旁路
  内置维修旁路, 内置静态旁路

输入

• 额定输入电压
  400V 3PH
• 输入频率
  40 - 70 Hz（自动感测）
• 输入端子类型
  Hard Wire 5-wire (3PH + N + G)
• 工作电压范围
  304 – 477 V
• 满负载效率
  95.7 %
• 输入总谐波失真
  少于5%的满负荷
• 其他输入电压
  380, 415
• 最大输入电流
  14.0 A
• 满负载下的输入功率因数
  0.98

电池与运行时间

• 电池类型
  VRLA
• 预装电池
  1
• 典型充电时间
  5 小时
• 额定电池电压
  +/-192 V（分组电池的零线参考电压）
• 空电池槽
  1
• RBC™ 数量
  1
• 电池的伏安时容量
  2513
• 可选用电池
  APC-Smart-UPS-VT-10kVA-400V-1-2-5X8-
• 电池电压放电结束
  + / -154 V

通讯与管理

• 接口端口（多个）
  DB-9 RS-232
• 控制盘
  多功能液晶显示器状态管理控制台。
• 有声报警
  声音和视觉报警：可配置延迟
• 紧急关断
  是的

物理参数

• 高
  1490 , 149.0 cm
• 宽
  353 , 35.3 cm
• 深
  813 , 81.3 cm
• 净重
  305.0 kg
• 毛重
  335.91 kg
• 装运高度
  1643 , 164.3 cm
• 装运宽度
  650 , 65.0 cm
• 装运深度
  1062 , 106.2 cm

相符性

• 管理机构认证
  EN 50091-2, EN/IEC 62040-1-1, EN/IEC 62040-2, EN/IEC 62040-3,
• ISO 14001, ISO 9001, VFI-SS-111
• 标准质保
  1 年维修或更换服务

• SUVTP10KH1B2S 特点

  APC Smart-UPS电压互感器（VT），10kVA 400V，带有1个电池模块（可扩展至2个）、5X8启动服务、内部维护旁路，能够并联

  • 具有并行能力
    通过同时使用多个不间断电源来提高总的电源容量。
  • 能够并行冗余
    通过多个不间断电源为所连接的设备供电，用于提高系统的冗余度

  Smart-UPS VT 特点与优势

  系统保护

  • 经安全机构的认证
    产品经过测试和认证，确保可在规定的环境内与所连接的服务提供商设备
    共同安全工作。
  • 冷启动能力
    当市电停止时提供临时的电池供电
  • 频率和电压调整
    可以在不使用电池的情况下修正较差的频率和电压条件，从而提供更高的
    可用性。

  易管理性

  • LED 状态指示灯
    借助于视频指示器可以快速了解设备和电源状态。
  • 可编程频率范围
    保证与不同输入频率的兼容性
  • 网络管理
    通过网络实现对于UPS的远程电源管理。
  • 兼容英飞管理器
    以便通过 APC 的英飞管理器软件进行集中管理。
  • 有声报警
    提供改变市电和UPS电源条件的通知
  • SmartSlot 插槽
    利用管理卡定制 UPS 性能
  • LSD 显示器
    字母数字显示器，显示系统参数和告警。

  易管理性

  • LED 状态指示灯
    借助于视频指示器可以快速了解设备和电源状态。
  • 可编程频率范围
    保证与不同输入频率的兼容性
  • 网络管理
    通过网络实现对于UPS的远程电源管理。
  • 兼容英飞管理器
    以便通过 APC 的英飞管理器软件进行集中管理。
  • 有声报警
    提供改变市电和UPS电源条件的通知
  • SmartSlot 插槽
    利用管理卡定制 UPS 性能
  • LSD 显示器
    字母数字显示器，显示系统参数和告警。

  总体拥有成本

  • 温度补偿电池充电
    根据实际的电池温度调整充电电压延长电池寿命
  • 智能电池管理
    通过智能、精确的充电技术获得最佳的电池性能、寿命和可靠性。
  • 手动维护旁路
    不需要安装外部机械旁路，可降低安装成本。
  • 输入功率因数校正
    通过使用小型发电机和电线连接,使安装费用最少

  总体拥有成本

  • 输入功率因数校正
    通过使用小型发电机和电线连接,使安装费用最少
  • 温度补偿电池充电
    根据实际的电池温度调整充电电压延长电池寿命
  • 手动维护旁路
    不需要安装外部机械旁路，可降低安装成本。
  • 智能电池管理
    通过智能、精确的充电技术获得最佳的电池性能、寿命和可靠性。

  营销特色

  • 手动维护旁路
    不需要安装外部机械旁路，可降低安装成本。
  • 输入功率因数校正
    通过使用小型发电机和电线连接,使安装费用最少
  • 双电源输入
    将 UPS 连接到两个独立的电源中，增加了可靠性。
  • 可扩展的运行时间
    需要时允许快速增加更多的运行时间
  • 热插拔电池
    在更换电池的整个过程中，确保干净、不间断电源以保护设备
  • 网络管理
    通过网络实现对于UPS的远程电源管理。

  可用性

  • 双电源输入
    将 UPS 连接到两个独立的电源中，增加了可靠性。
  • 热插拔电池
    在更换电池的整个过程中，确保干净、不间断电源以保护设备
  • 可扩展的运行时间
    需要时允许快速增加更多的运行时间
  • 并联电池模块
    通过冗余电池提供更高的可用性
  • 自动内部旁路
    在UPS电源出现过载或故障的情况下向所连接的负载提供公用电源。
  • 兼容发电机
    使用发电机电源时，确保干净、不间断电源以保护设备

  可用性

  • 热插拔电池
    在更换电池的整个过程中，确保干净、不间断电源以保护设备
  • 可扩展的运行时间
    需要时允许快速增加更多的运行时间
  • 并联电池模块
    通过冗余电池提供更高的可用性
  • 双电源输入
    将 UPS 连接到两个独立的电源中，增加了可靠性。
  • 自动内部旁路
    在UPS电源出现过载或故障的情况下向所连接的负载提供公用电源。
  • 兼容发电机
    使用发电机电源时，确保干净、不间断电源以保护设备

  可服务性

  • 模块化设计
    通过自我诊断，现场可替换模块而提供快速可用性，减少维护需求
  • 不用工具更换电池
    可迅速便捷地更换电池
  • 自动自检
    定期自检电池，确保及早检测出需要更换的电池。
  • 模块已安装可以发货
    能够进行安装前 UPS 的分段运输和测试以及快速安装

  营销特色

  • 输入功率因数校正
    通过使用小型发电机和电线连接,使安装费用最少
  • 手动维护旁路
    不需要安装外部机械旁路，可降低安装成本。
  • 双电源输入
    将 UPS 连接到两个独立的电源中，增加了可靠性。
  • 可扩展的运行时间
    需要时允许快速增加更多的运行时间
  • 网络管理
    通过网络实现对于UPS的远程电源管理。
  • 热插拔电池
    在更换电池的整个过程中，确保干净、不间断电源以保护设备

  可服务性

  • 模块已安装可以发货
    能够进行安装前 UPS 的分段运输和测试以及快速安装
  • 自动自检
    定期自检电池，确保及早检测出需要更换的电池。
  • 模块化设计
    通过自我诊断，现场可替换模块而提供快速可用性，减少维护需求
  • 不用工具更换电池
    可迅速便捷地更换电池

  系统保护

  • 经安全机构的认证
    产品经过测试和认证，确保可在规定的环境内与所连接的服务提供商设备
    共同安全工作。
  • 冷启动能力
    当市电停止时提供临时的电池供电
  • 频率和电压调整
    可以在不使用电池的情况下修正较差的频率和电压条件，从而提供更高的
    可用性。
