G7TUPS300

输出

• 输出功率容量
  270.0 K瓦数 / 300.0 kVA
• 最大可配置功率(瓦)
  270.0 K瓦数 / 300.0 kVA
• 额定输出电压
  400V 3PH
• 中性输出电流
  563 A
• 输出电压注释
  可配置用于 380、400 或 415 V 3 相额定输出电压
• 输出电压失真
  低于 2%
• 输出频率(与主频率同步)
  50 Hz, 60 Hz
• 输出频率(不同步)
  60Hz +/- 0.1%，额定 60Hz, 50Hz +/- 0.1%，额定50Hz
• 其它输出电压
  380, 415, 440
• 负载高峰因素
  2.5 : 1
• 拓朴
  双转换联机
• 波形类型
  正弦波
• 最大输出电流
  1281
• 输出连接
  (1) Hard Wire 4-wire (3PH - PEN) (备用电池)

  (1) Hard Wire 3-wire (3PH) (备用电池)

  (1) Hard Wire 5-wire (3PH + N + G) (备用电池)

  (1) Hard Wire 4-wire (3PH + N) (备用电池)

  (1) Hard Wire 4-wire (3PH + G) (备用电池)
• 输出电压 THD
  线性负载下小于 2%，非线性负载下小于 3%
• 旁路
  内置维修旁路

输入

• 额定输入电压
  400V 3PH
• 输入频率
  45 - 65 Hz
• 输入端子类型
  Hard Wire 5-wire (3PH + N + G)
• 工作电压范围
  340 - 460 (400V) V
• 输入总谐波失真
  小于3%的满负荷
• 所需输入保护类型
  3 极断路器
• 其他输入电压
  380, 415, 450
• 最大耐受短路电流 (Icw)
  200.0 kAmps
• 最大输入电流
  442.0 A
• 满负载下的输入功率因数
  1.0

电池与运行时间

• 电池类型
  VRLA

通讯与管理

• 预装 SmartSlot™ 卡
  AP9635CH
• 控制盘
  多功能液晶显示器状态管理控制台。
• 有声报警
  Audible and visible alarms prioritized by severity
• 紧急关断
  是的
• 可用的智能插槽数量
  1

物理参数

• 高
  1900 , 190.0 cm
• 宽
  1412 , 141.2 cm
• 深
  855 , 85.5 cm
• 净重
  960.0 kg
• 毛重
  980.0 kg
• 装运高度
  2030 , 203.0 cm
• 装运宽度
  1520 , 152.0 cm
• 装运深度
  960 , 96.0 cm
• 颜色
  Grey
• 每个托盘的层数
  1.0
• 每个托盘每层的单元数
  1.0

环境

• 工作温度
  0 - 35 °C
• 工作相对湿度
  20 - 80 %
• 操作高度
  0-999.9 米
• 存储温度
  -25 - 40 °C
• 存储相对湿度
  20 - 80 %
• 存储高度
  0-9000 米
• 在设备表面1米外可听到的噪音
  70.0 dBA
• 保护等级
  IP 20

相符性

• 管理机构认证
  CE, EN 60950, EN/IEC 62040-2, EN/IEC 62040-3,
•                                                                        ISO 14001, ISO 9001, LCIE, VFI-SS-111
• 标准质保
  1 年维修或更换服务

可持续提供状态\

• 电池指令
  符合
• 电池注意事项
  ts_Battery_Notes

常用

• 旁路连接
  4 线 (3 Ph + N) 或 5 线 (3 Ph + N + G)
• 旁路保护设备
  630.0
• 最大旁路输入电流
  506.0 A

• G7TUPS300 特点

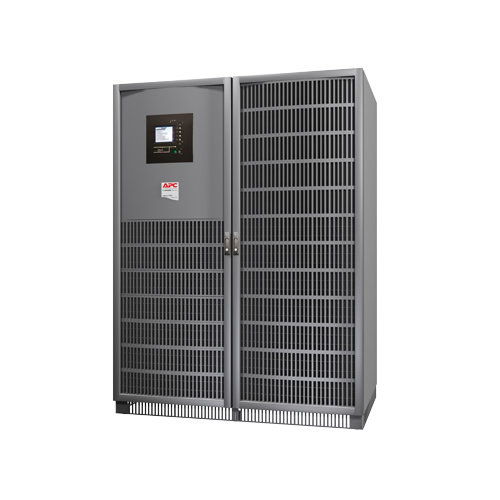

  MGE Galaxy 7000，300kVA

  • 有声报警
    提供改变市电和UPS电源条件的通知
  • 兼容发电机
    使用发电机电源时，确保干净、不间断电源以保护设备
  • 手动维护旁路
    不需要安装外部机械旁路，可降低安装成本。

  MGE Galaxy 7000 特点与优势

  兼容性

  • Compatible with Schneider Electric's lithium ion battery solution
    Reduces system footprint and weight, cooling and maintenance
    requirements, and total cost of ownership; offers double the life
    of VRLA batteries; and improves backup storage predictablity
    and manageability.
    Click here for more details.
  • PAL
    UPS系统可以与任何其它独立的电源同步，从而能够与下游静
    态转换开关一起使用。
  • Parallel capability
    可以并排放置多台设备，以满足功率容量和冗余要求

  经济性

  • 高级电特性
    优异的功率调节功能，通过IGBT整流器可实现非常低的谐波失
    真，输入功率因数校正，以及高的电源效率
  • 全额定电源kW等于kVA
    通过消除超大规模的UPS对功率因数校正（PFC)的负载的需求
    ，减少成本
  • ECO模式
    为正常通电条件下不使用的电气元件设置旁路的工作模式可以
    实现高的运行效率，同时不会牺牲保护功能

  可用性

  • 高密度电缆管理
    不同的运行模式： 热备用、集成式并联，或引领可用性架构领
    域的多模块集中式静态开关

  兼容性

  • PAL
    UPS系统可以与任何其它独立的电源同步，从而能够与下游静
    态转换开关一起使用。
  • Compatible with Schneider Electric's lithium ion battery solution
    Reduces system footprint and weight, cooling and maintenance
    requirements, and total cost of ownership; offers double the life
    of VRLA batteries; and improves backup storage predictablity
    and manageability.
    Click here for more details.
  • Parallel capability
    可以并排放置多台设备，以满足功率容量和冗余要求

  可用性

  • 高密度电缆管理
    不同的运行模式： 热备用、集成式并联，或引领可用性架构领
    域的多模块集中式静态开关

  Sustainability

  • EU CoC for UPS
    Ensures that UPSs sold in the EU are highly efficient

  Sustainability

  • EU CoC for UPS
    Ensures that UPSs sold in the EU are highly efficient

  易管理性

  • 网络管理功能
    “功能全面的网络管理接口，可通过 Web、SNMP 和 Telnet 提
    供基于标准的管理功能。”

  易管理性

  • 网络管理功能
    “功能全面的网络管理接口，可通过 Web、SNMP 和 Telnet 提
    供基于标准的管理功能。”
