G6TUPS300

输出

• 输出功率容量
  240.0 K瓦数 / 300.0 kVA
• 最大可配置功率(瓦)
  240.0 K瓦数 / 300.0 kVA
• 额定输出电压
  400V 3PH
• 中性输出电流
  1949 A
• 输出电压注释
  可配置用于 380、400 或 415 V 3 相额定输出电压
• 满负载效率
  93.2 %
• 输出电压失真
  低于 3%
• 输出频率(与主频率同步)
  50/60 Hz +/- 3 Hz 用户可调 +/- 0.1
• 输出频率(不同步)
  50Hz +/- 0.1%，额定50Hz
• 其它输出电压
  380, 400
• 负载高峰因素
  03:01
• 拓朴
  双转换联机
• 波形类型
  正弦波
• 最大输出电流
  714
• 输出连接
  (1) Hard Wire 4-wire (3PH - PEN) (备用电池)

  (1) Hard Wire 4-wire (3PH + N) (备用电池)

  (1) Hard Wire 3-wire (3PH) (备用电池)

  (1) Hard Wire 4-wire (3PH + G) (备用电池)

  (1) Hard Wire 5-wire (3PH + N + G) (备用电池)
• 输出电压 THD
  线性负载下小于 2%，非线性负载下小于 3%
• 输出电压容差
  静态负载下为 +/-0.5%，100% 负载阶跃下为 +/-2.5%
• 转换时间
  2ms typical
• 旁路
  内置静态旁路

输入

• 额定输入电压
  400V 3PH
• 输入频率
  45 - 65 Hz (自动适应)
• 工作电压范围
  340 - 460 (400V) V
• 可调整的输入电压范围
  357 - 477 (415V) V
• 满负载效率
  93.2 %
• 所需输入保护类型
  3 极断路器
• 其他输入电压
  380, 400, 415, 450
• 最大耐受短路电流 (Icw)
  200.0 kAmps
• 最大输入电流
  738.0 A
• 满负载下的输入功率因数
  0.79

电池与运行时间

• 电池类型
  没有内部电池 - 使用外部电池系统

通讯与管理

• 控制盘
  多功能液晶显示器状态管理控制台。
• 有声报警
  为 52 种告警条件发出告警
• 紧急关断
  可选
• 可用的智能插槽数量
  3

物理参数

• 高
  1900 , 190.0 cm
• 宽
  1652 , 165.2 cm
• 深
  840 , 84.0 cm
• 净重
  1620.0 kg
• 毛重
  1640.0 kg
• 装运高度
  2000 , 200.0 cm
• 装运宽度
  1720 , 172.0 cm
• 装运深度
  900 , 90.0 cm
• 颜色
  Grey

环境

• 工作温度
  0 - 35 °C
• 工作相对湿度
  20 - 80 %
• 操作高度
  0-3000 米
• 存储温度
  -25 - 65 °C
• 存储高度
  0-15000 米
• 在设备表面1米外可听到的噪音
  69.0 dBA
• 保护等级
  IP 20

相符性

• 管理机构认证
  CE, EN/IEC 62040-2, EN/IEC 62040-3, EN/IEC 62040-1-1,
•                                                                       IEC 62040-2, ISO 14001, ISO 9001, LCIE, TUV
• 标准质保
  1 年维修或更换服务

常用

• 旁路连接
  4 线 (3 Ph + N) 或 5 线 (3 Ph + N + G)
• 旁路保护设备
  630.0
• 最大旁路输入电流
  4330.0 A

• G6TUPS300 特点

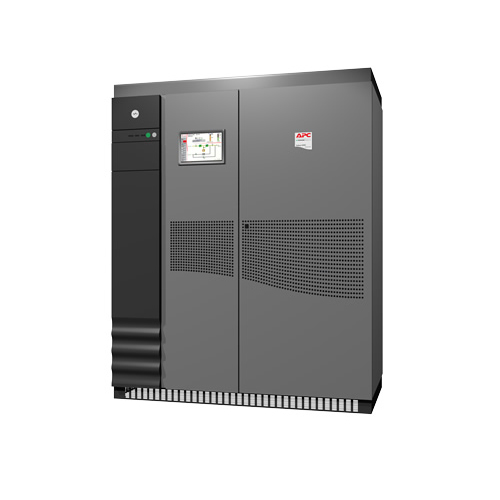

  MGE Galaxy 6000，300kVA

  • 可调整电压灵敏度
    在特定的电源环境下或发电机应用中使 UPS 调整到最佳性能的能力
  • 频率和电压调整
    可以在不使用电池的情况下修正较差的频率和电压条件，从而提供更
    高的可用性。

  MGE Galaxy 6000 特点与优势

  易管理性

  • LCD 监视器和 KVM 开关
    轻松导航至关键系统信息和线路/负载数据。

  易管理性

  • LCD 监视器和 KVM 开关
    轻松导航至关键系统信息和线路/负载数据。

  兼容性

  • PAL
    UPS系统可以与任何其它独立的电源同步，从而能够与下游静态转换
    开关一起使用。
  • Parallel capability
    可以并排放置多台设备，以满足功率容量和冗余要求

  兼容性

  • Parallel capability
    可以并排放置多台设备，以满足功率容量和冗余要求
  • PAL
    UPS系统可以与任何其它独立的电源同步，从而能够与下游静态转
    换开关一起使用。

  可用性

  • 高密度电缆管理
    不同的运行模式： 热备用、集成式并联，或引领可用性架构领域的
    多模块集中式静态开关
